circuit Electrique exercice corrige


La loi des mailles



mailles. Définition d'une maille : Une maille est un chemin fermé, dans un circuit électrique, le long duquel toutes les tensions sont annotées. Cette loi découle de la définition de la tension comme différence de potentiel entre deux points. La tension entre a et b est U = Vb - Va .

On définit une maille comme étant un ensemble de branches d'un circuit qui forme une boucle. Dans une maille, la somme algébrique des tensions le long de la maille est constamment nulle


Loi des nœuds :


La somme des intensités des courants arrivant à un nœud est égale à la somme des intensités des courants sortant du nœud. U représente la tension entre les points A et B ; elle est schématisée par une flèche dont la pointe est tournée vers A

loi d'additivité des tensions : La tension aux bornes d'un ensemble de récepteurs en série est égale à la somme des tensions aux bornes de chaque récepteur. Dans un circuit en série, où les récepteurs sont reliés à un  générateur, la somme des tensions de tous les récepteurs est égale à la tension du générateur.

Loi des nœuds : La somme des intensités des courants arrivant à un nœud est égale à la somme des intensités des courants sortant du nœud. U représente la tension entre les points A et B ; elle est schématisée par une flèche dont la pointe est tournée vers A.

Une branche est une partie du circuit électrique située entre deux nœuds consécutifs. Les branches dérivées (ou secondaires) qui ne contiennent que des récepteurs. Un nœud est un point du circuit auquel sont reliés au moins deux bornes de deux dipoles différents

Chaque résistance ajoutée en série dans un circuit augmente la résistance totale du circuit. La forme pour calculer la résistance équivalente à n résistances placées en série est : Req = R1 + R2 +... Rn. C'est tout, les valeurs des résistances placées en série s'additionnent simplement


Loi des mailles



Exercice 1


Soit le schéma suivant :



On donne :  UAM = 12V, UBM = 8V, UCM = 6V et UDM = 4V
1.  Calculer VA, VB, VC  et VD
2.  En déduire les tensions  UAB, UBC et UCD






slution





1).  VA = UAM = 12V,

 VB = UBM = 8V,

 VC = VCM = 6V,  et

  VD =VDM  = 4V

2).  UAB = VA - VB = 12V - 8V = 4V,

UBC = VB - VC = 8V - 6V = 2V et

UCD = VC - VD = 6V - 4V = 2V





Exercice 2





On considère le circuit du schéma suivant :







Calculer les valeurs des tensions UBD et UAE  .




slution










UBD = UB - UD = (UB – UC) + (UC - UD) = 1V + 3V = 4V

UAE =UA  – UE = (UA – UB) + (UB - UD) + (UD – UE)= 4V + 4V + 4V = 12V

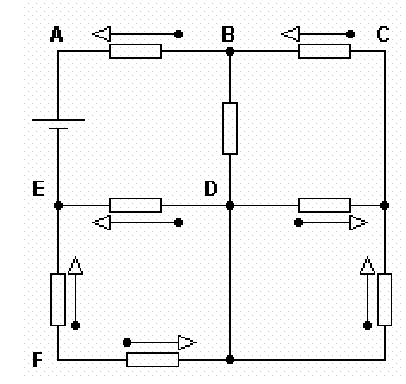

Exercice 2





On donne UAB = 8V, UBD = 10V, UED = -6V,  UBC = 6V  et UDF = 2V
1.  Calculer les valeurs de toutes les autres tensions représentées.
2.  Si UE = 0,  calculer les potentiels de tous les autres points.


slution

On donne UAB = 8V, UBD = 10V, UED = -6V,  UBC = 6V  et UDF = 2V

1)    UCD = UC - UD = (UC – UB) + (UB - UD) = - UBC +UBD  = - 6V + 10V = 4V
UEF = UE – UF = (UE – UD) + (UD – UD) = UED + UDF = - 6V + 2V = -4V
UAE = UA – UE = (UA – UB) + (UB – UD) + (UD – UE) = UAE + UBD + UDE = 8V + 10V + 6V= 24V


2)   Si  UE = 0,
UAE = UA – UE = UA – 0V = 24V   ⇒   UA = 24V   UAB = UA – UB= 24V - UB = 8V   ⇒   UB = 24V - 8V = 16V UBC = UB – UC = 16V - UC = 6V   ⇒   UC = 16V – 6V = 10V UED = UE – UD = 0V - UD = -6V  ⇒   UD = 0V – (-6V) = 6V UDF = UD – UF = 6V - UF = 2V  ⇒   UF = 6V - 2V = 4V


Exercice 3



slution


























I =I1  +I2 + I3
E = + R1I1 = -E2 + R2I2 = -E3 + R3I3
I1 = (E - E1)/ R1 = (10V – 5V) / 1k = 5mA
I2 = (E + E2)/ R2 = (10V + 3V) / 2,2k = 5,91mA
I3 = (E + E3)/ R3 = (10V + 6V) / 3,3k = 4,85mA
I = 5mA + 5,91mA + 4,85mA = 15,76mA

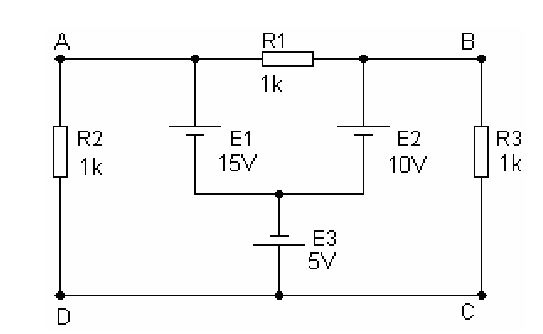

Exercice 4








slution




UAD = R2I2 = E1 – E3 = 15V – 5V = 10V     ⇒  I2 = 10V / 1k = 10mA
UBC =R3 I3 = E2 – E3 = 10V – 5V = 5V      ⇒   I3 = 5V / 1k = 5mA
UAB = UA – UB = (UA – UD) + (UD – UC) + (UC – UB) = 10V + 0V – 5V = 5V
UAB =R1I1 = 5V      ⇒    I1 = 5V / 1k = 5mA







Exercice 5







Calculer les courants I1, I2 et I3 qui circulent respectivement dans les résistances R1, R2 et R3.




slution


UAD = R2I2 = E1 – E3 = 15V – 5V = 10V     ⇒  I2 = 10V / 1k = 10mA
UBC =R3 I3 = E2 – E3 = 10V – 5V = 5V      ⇒   I3 = 5V / 1k = 5mA
UAB = UA – UB = (UA – UD) + (UD – UC) + (UC – UB) = 10V + 0V – 5V = 5V
UAB =R1I1 = 5V      ⇒    I1 = 5V / 1k = 5mA


                 théorème de Thévenin



exercice1



Utiliser le théorème de Thévenin pour déterminer V_O.



Un circuit avec une source de tension





SOLUTION











exercice2

Trouvez les circuits équivalents de Thévenin et Norton:





1254-1




Supposer que R1=5 ohm, R2=2ohm et Is=2A.



SOLUTION
















loi de Kirchhoff



Soit le circuit suivant :





On donne: R1= 1kΩ  ,R2= 2kΩ ,R3= 4kΩ ,R4=R5=3kΩ ; a tension aux bornes de la résistance R2 ,UR2= 4v ,et le courant  I3= 4mA .
Calculer E et R

solution







exercice2






Trouver les courants traversant chacune des résistances. Supposons qu'il n'y a pas de résistance interne de toute alimentation électrique.



solution







                       circuits mixtes



exercice1


La figure suivante montre un circuit mixte composé de quatre résistances (R1 = 40 ohms, R2 = 4 ohms, R3 = 10 ohms et R4 = 15 ohms) branchées à une source de tension de 32 V.





On désire calculer :a) la valeur de la résistance équivalente ;
b) le courant fourni par la source ;
c) le courant et la chute de tension dans chacune des résistances ;
d) l'énergie dissipée par chacune des résistances ;
e) la puissance fournie par la source.

















Diviseur de tension



Déterminer la tension à travers Description : R_2et Description : R_4en utilisant la règle de division de tension .
Suppose que:



Description : V_1 = 20 V, Description : R_1 = 10 \ Omega, Description : R_2 = 5 \ Omega, Description : R_3 = 30 \ Omegaet Description : R_4 = 10 \ Omega



Description : résoudre en utilisant la règle de division de tension


solution

S'il vous plaît noter que la règle de division de tension ne peut pas être appliqué directement. Cela revient à dire que: La raison en est que certains de courant est en passant par Description : R_2et Description : R_4une succursale. Si la branche a été brisée à un moment donné,




Description : un diviseur de tension peut être appliquée directement ici




nous pourrions appliquer la règle de division de tension et dire

Description : V_ {R_3} = \ frac {R_1} {R_1 + R_3} V_1



Mais pour le circuit original, l'équation ci-dessus ne sont pas correctes. Pour résoudre le circuit en utilisant leiviseur de tension, nous devons trouver l'équivalent Thevenin du circuit de couleur:


Description : R_2et Description : R_4sont en série et leur équivalent est égal à Description : R_ {24} = R_2 + R_4 = 5 \ Omega + 10 \ Omega = 15 \ Omega





Description : R24





Description : R_ {324} = R_3 || R_ {24} = 30 \ Omega || 15 \ Omega = \ frac {30 \ times 15} {30} + 15 = 10 \ Omega




Ainsi, le circuit est simplifié à ce niveau maintenant:


Description : R324




Et la règle de division de tension peut être appliquée directement:Description : V_ {R_ {324}} = \ frac {R_ {324}} {R_ {324} + R_1} V_1 = \ frac {10} {10} + 10 20 = 10 V


S'il vous plaît noter que
Description : V_ {R_ {324}}est la tension aux bornes de Description : R_3et la combinaison en série d' Description : R_2et Description : R_4comme indiqué ci-dessous:





Description : V324




Et la règle de division de tension peut être appliquée directement:Description : V_ {R_ {324}} = \ frac {R_ {324}} {R_ {324} + R_1} V_1 = \ frac {10} {10} + 10 20 = 10 V




S'il vous plaît noter que Description : V_ {R_ {324}}est la tension aux bornes de Description : R_3et la combinaison en série d' Description : R_2et Description : R_4comme indiqué ci-dessous:



Description : V324








Maintenant, nous pouvons utiliser la règle de division de tension pour trouver Description : V_ {R_2}et Description : V_ {R_4}. Nous ne pouvons ignorer le reste du circuit et supposer que cette partie est comme suit:




Description : V4



Description : V_ {R_2} = \ frac {R_2} {R_2 + R_4} V_ {R_ {324}} = \ frac {5} {5} + 10 10 = \ frac {10} {3} V

Description : V_ {R_4} = \ frac {R_4} {R_2 + R_4} V_ {R_ {324}} = \ frac {10} {5} + 10 10 = \ frac {20} {3} V



EXERCICE2







U = 16 V

1.Calculer la résistance équivalente à tout le réseau, vue entre les points A et M.
2.Calculer les tensions VBM, VCM et VDM.




EXERCICE3



Trouver Description : V_x(ou Description : v_x (t)) et Description : I_x(ou Description : i_x) En utilisant la règle de division de tension .




Description : Diviseur de tension Problème - A

b)



Description : Diviseur de tension Problème - B


c)

Description : Diviseur de tension Problème - C

e)




Description : Diviseur de tension Problème - D



solution



Description : Diviseur de tension Problème - A





a)  Diviseur de tension: Description : V_x = \ frac {5 \ Omega} {2 \ Omega + 5 \ Omega} \ times 14 V = 10 V La loi d'Ohm: Description : I_x = \ frac {V_x} {5 \ Omega} = 2 A









Description : Diviseur de tension Problème - B



Description : V_x = \ frac {4 \ Omega} {2 \ Omega + 3 \ Omega + 1 \ Omega + 4 \ Omega} \ times (-9 V) = - 3,6 V



Description : I_x = - \ frac {V_x} {4 \ Omega} = 0,9 A



c)


Description : Diviseur de tension Problème - C








Diviseur de tensionDescription : v_x (t) = \ frac {5 \ Omega} {2 \ Omega + 5 \ Omega + 3 \ Omega} \ times (-5 \ sin (2t)) = - 2,5 \ sin (2t) V

La loi d'Ohm:Description : i_x (t) = \ frac {v_x (t)} {5 \ Omega} = - \ frac {1} {2} \ sin (2t) A

e)


Description : Diviseur de tension Problème - D


Diviseur de tension:
Description : V_x = - \ frac {5 \ Omega} {2 \ Omega + 5 \ Omega} \ times 10 V = - 7.143 V



Description : I_x = - \ frac {V_x} {5 \ Omega} = 1.428 A
